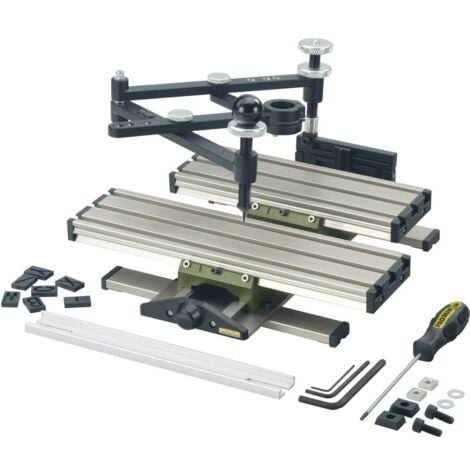

Proxxon – Pantographe GE 20 27106 – Pour gravure sur métal, plastique, verre et pierre – Rapport de réduction 2:1 à 5:1 – Compatible perceuses 20mm - W520801

Dont éco-participation : 2,50 € TTC
Produit similaire livré par
Proxxon 28472 multi-outil oscillant multi-outil Multicolore 100 W 5000 OPM
Proxxon 28472 multi-outil oscillant multi-outil Multicolore 100 W 5000 OPM
61,18 €36
Vendu par Multirex et 3 autres marchands

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le pantographe graveur GE 20 de Proxxon est conçu pour graver des lettres, des chiffres et des formes sur divers matériaux tels que le métal, le plastique, le verre ou la pierre. Il permet de réaliser des plaques d'identité, des ornements et des découpes précises grâce à sa barre de guidage pouvant contenir jusqu'à 14 caractères. Le fraisage est transféré à une échelle réduite, avec un rapport de réduction réglable de 2:1 à 5:1.

Spécifications techniques

  • Type : GE 20
  • Hauteur possible des caractères : (2:1) 3,2 mm, (3:1) 4,8 mm, (4:1) 6,4 mm, (5:1) 8 mm
  • Contenu : 2 séries de lettres (A à Z, tiret, point, slash - 52 pièces), 1 clé hexagonale (1,5, 3 et 5 mm), 1 tournevis INHEX (2,5 mm), mode d'emploi

Compatibilité et accessoires

Compatible avec toutes les perceuses et fraiseuses équipées de pinces de serrage de 20 mm, y compris les outils Proxxon. Note : La meuleuse-perceuse IBS/E et les pinces ne sont pas incluses et doivent être commandées séparément.

Installation

L'outil doit être fixé à l'aide de brides de serrage (modèle MICROMOT N° 24 256) ou par un étau sur une table de fente réglable. Assurez-vous que le rail de guidage est correctement positionné pour une utilisation précise.

Utilisation

Pour utiliser le pantographe, placez jusqu'à 14 caractères dans le rail de guidage et suivez les contours avec l'axe de guidage. Ajustez le rapport de réduction selon vos besoins en déplaçant les vis de réglage. Cet outil est idéal pour des travaux de précision sur de petites surfaces.

Autres informations

Référence du fabricant : Proxxon 27106

Caractéristiques

  • Marque
    PROXXON
  • Matières
    Métal / Plastique
  • Alimentation électrique
    Filaire
  • Quantité par pack
    1
  • Réf. ManoMano
    ME6473703

Impact environnemental

  • Origine
    Fabriqué au Japon

Avis clients

MClient ManoMano
Publié le 02/03/2023, France

La pièce recevant la perceuse à un diamètre incompatible avec tout moteur de diamètre 20mm ! Le trou est de 19,6mm. Je désire que l'on me fournisse une pièce identique . Merci .

2 personnes ont trouvé cela utile
CCHRISTN C
Client Pro
Publié le 20/03/2026, France

Simple d'utilisation

MClient ManoMano
Publié le 26/03/2021, France

bonne livraison

FFLORENCE
Publié le 15/06/2020, France

Bon produit
