Bien choisir son condensateur Arcotronics
Votre moteur ne démarre plus, votre pompe grogne ou votre volet reste bloqué ? Le coupable est souvent le condensateur Arcotronics. Cette catégorie regroupe des condensateurs de démarrage et permanents, très utilisés sur les moteurs monophasés et de nombreux appareils électroménagers.
Arcotronics : un spécialiste du condensateur moteur
Les condensateurs Arcotronics sont connus pour leur fiabilité sur les moteurs électriques, pompes, compresseurs, ventilateurs, volets roulants ou encore appareils de froid. Ils existent en versions permanentes (fonctionnement continu) ou de démarrage (quelques secondes au lancement du moteur).
Sur ManoMano, vous trouverez aussi des familles proches si vous hésitez encore, comme le condensateur moteur ou le condensateur compresseur pour cibler un usage précis.
Les principaux types de condensateurs Arcotronics
Condensateurs permanents (fonctionnement continu)
Le condensateur permanent reste branché en permanence sur le moteur. Il sert à créer le déphasage nécessaire au bon couple et à la rotation régulière.
On le retrouve sur les pompes à eau, pompes de piscine, ventilateurs, VMC, moteurs de volets roulants, petits compresseurs, etc. Il est souvent marqué « AC motor run capacitor » ou « permanent 450 V ».
Condensateurs de démarrage
Le condensateur de démarrage n’est utilisé que quelques secondes, le temps de lancer le moteur. Il est souvent de plus forte capacité que le permanent et parfois associé à un relais ou un contact centrifuge.
On le rencontre surtout sur les compresseurs, certaines pompes ou machines nécessitant un couple de démarrage élevé.
Capacités les plus courantes
Les valeurs de capacité sont exprimées en microfarads (µF). Sur Arcotronics, vous verrez souvent des valeurs standard comme 3 µF, 5 µF, 10 µF, 16 µF, 20 µF, 25 µF, 35 µF, 40 µF, 60 µF, etc.
Si vous cherchez une valeur précise, vous pouvez aussi passer par les catégories dédiées comme condensateur 16uf ou condensateur 40uf pour filtrer plus vite.
Comment comparer les modèles Arcotronics
| Type | Usage principal | Temps de fonctionnement | Capacité typique |
|---|
| Condensateur permanent | Moteur de pompe, ventilateur, VMC, volet roulant | En continu pendant tout le fonctionnement | 3 à 40 µF en général |
| Condensateur de démarrage | Compresseur, pompe à fort couple de démarrage | Quelques secondes au démarrage seulement | 40 à 200 µF et plus |
Les critères essentiels pour choisir votre condensateur Arcotronics
1. Capacité en µF
C’est le critère numéro un. Vous devez reprendre exactement la même valeur que celle inscrite sur l’ancien condensateur moteur ou sur la plaque signalétique de l’appareil.
Ne surdimensionnez pas et ne sous-dimensionnez pas. Un mauvais µF peut faire chauffer le moteur, le faire vibrer ou l’empêcher de démarrer.
2. Tension de service (V AC)
Les condensateurs Arcotronics pour moteurs sont souvent donnés pour 400 V ou 450 V AC. Vous pouvez choisir une tension égale ou supérieure à celle d’origine, jamais inférieure.
Par exemple, si votre ancien modèle est en 400 V, un modèle 450 V convient, mais pas l’inverse.
3. Type permanent ou démarrage
Respectez le type d’origine :
Si le condensateur est branché en permanence sur le moteur, il vous faut un modèle permanent. S’il est associé à un relais ou utilisé uniquement au lancement, choisissez un modèle de démarrage.
4. Fixation et encombrement
Vérifiez la forme du boîtier (cylindrique la plupart du temps), le diamètre, la longueur et le type de fixation :

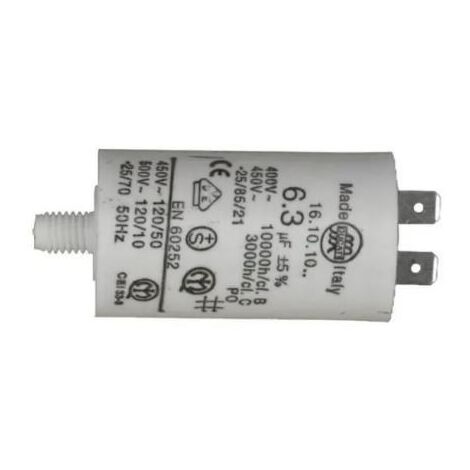

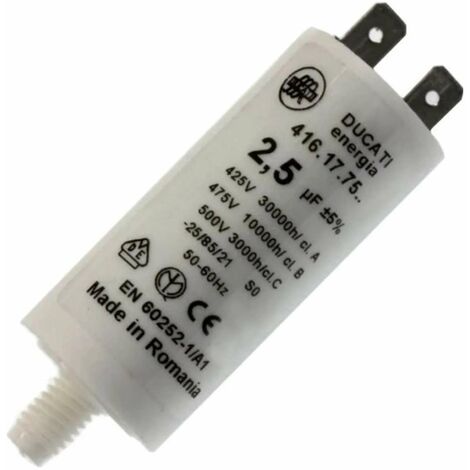

• Filetage en bout pour collier ou bride.
• Pattes de fixation sur le corps.
• Emplacement dans un logement étroit.
Assurez-vous que le nouveau condensateur Arcotronics rentre physiquement à la place de l’ancien.
5. Type de connexion
Les condensateurs peuvent être équipés :

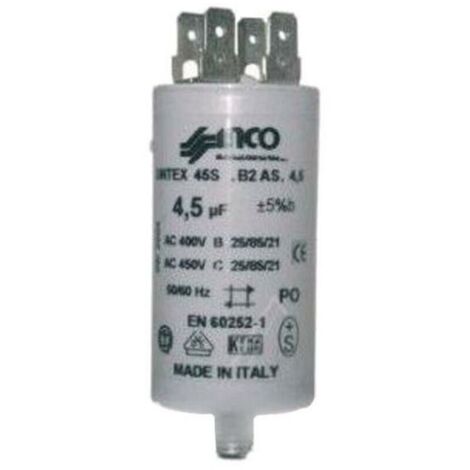

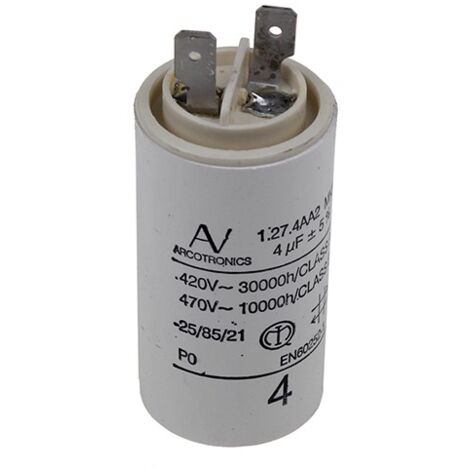

• De cosses faston (languettes mâles).

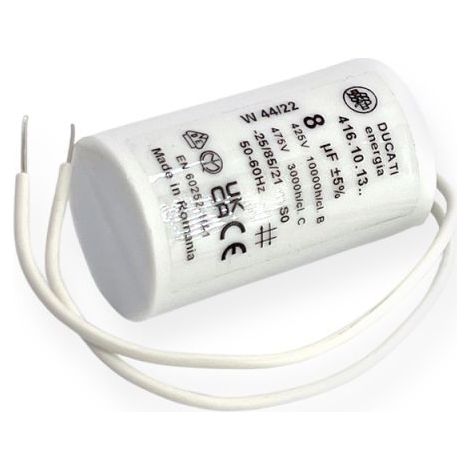

• De fils souples déjà sortis du boîtier.
Choisissez le même système que celui d’origine pour un remplacement simple et propre.
6. Conditions d’utilisation
Regardez la température de service et le degré de protection. Pour une pompe de piscine ou une installation en local humide, privilégiez un modèle avec boîtier étanche et indice de protection adapté.
Quelques repères selon vos usages
Pour une pompe, une pompe de piscine ou une pompe à eau
Vous êtes souvent sur un moteur monophasé avec condensateur permanent 450v. Relevez la valeur en µF sur l’ancien modèle et la tension. Si vous hésitez, la catégorie condensateur pompe ou condensateur pompe piscine peut vous aider à cibler les produits adaptés.
Pour un compresseur ou un frigo
Les compresseurs peuvent utiliser un condensateur permanent seul ou un couple démarrage + permanent. Là encore, copiez exactement les indications de l’ancien composant.
Pour les appareils de froid, un passage par la catégorie condensateur frigo peut être pratique pour retrouver des modèles proches.
Pour un volet roulant ou un petit moteur domestique
Les moteurs de volets roulants, de stores ou de petits automatismes utilisent souvent des capacités modestes (3 à 10 µF) en permanent. Vérifiez bien la place disponible dans le coffre ou le carter avant de choisir la longueur du condensateur.
Budget et niveau de gamme
Les condensateurs Arcotronics restent des pièces abordables. Le prix varie surtout avec la capacité, la tension et le niveau de protection.
Sur un moteur difficile d’accès ou coûteux, ne mégotez pas sur la qualité. Un bon condensateur protège votre moteur et évite de devoir tout redémonter dans quelques mois.
Bien vérifier avant de commander
Avant de valider votre panier, prenez deux minutes pour contrôler :
• La capacité en µF.
• La tension en V AC.
• Le type permanent ou démarrage.
• Le diamètre et la longueur approximatifs.
• Le type de connexion et de fixation.
Un testeur condensateur peut aussi vous aider à confirmer que la panne vient bien de cette pièce avant de la remplacer. Vous pouvez vous appuyer sur les conseils d’un électricien si un doute persiste.
À retenir pour choisir sereinement votre condensateur Arcotronics
Pour remplacer un condensateur Arcotronics, copiez toujours les caractéristiques de l’ancien modèle et respectez le type de fonctionnement du moteur. Capacité, tension, type permanent ou démarrage, dimensions et connexions sont les points clés à vérifier.
En prenant le temps de comparer ces éléments, vous prolongez la vie de votre moteur et vous évitez les pannes à répétition. Une fois ces critères en tête, il ne vous reste plus qu’à choisir le bon condensateur Arcotronics et à remettre votre installation en route en toute confiance.
